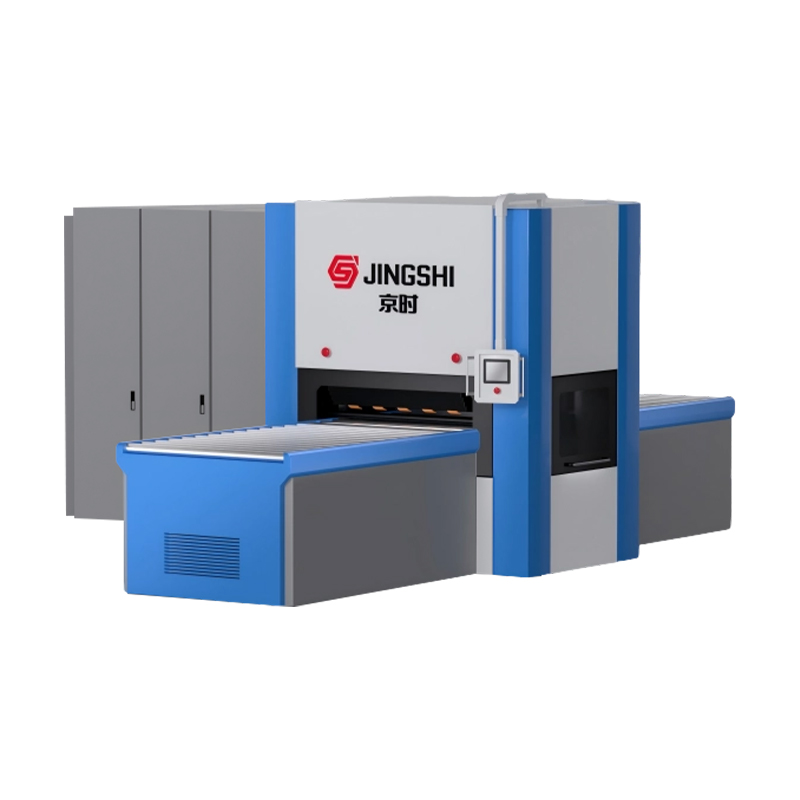

40 Serisi Ağır Hizmet Hidrolik Hassas Tesviye Makinası

Standart serinin genişliği	600	900	1000	1300	1600	1900	2100
Tesviye silindirinin çapı	40	40	40	40	40	40	40
Tesviye silindiri sayısı	23	23	23	23	23	23	23
Düzleştirme için en kısa iş parçası uzunluğu Lmin (mm)	Lmin=80	Lmin=80	Lmin=80	Lmin=80	Lmin=80	Lmin=80	Lmin=80
Tesviye malzemesinin nominal kalınlığı T (mm)	0.6-4.0	0.6-4.0	0.6-4.0	0.6-4.0	0.6-4.0	0.6-4.0	0.6-4.0
Düzleştirme malzemesinin maksimum kalınlığı Tmax (mm)	Tmaks=8	Tmaks=8	Tmaks=8	Tmaks=8	Tmaks=8	Tmaks=8	Tmaks=8
Tesviye doğruluğu	Parametreler Q235 malzemesine/akma dayanımı 235MPa'ya göre hesaplanır ve uzunluk ve genişlik 1 m içinde tespit edilir
	0,01-0,05 mm	0,01-0,05 mm	0,01-0,05 mm	0,01-0,05 mm	0,01-0,05 mm	0,01-0,05 mm	0,01-0,05 mm
Doğrultma hattı hızı (m/dak)	Hız 1-10 m/dak'da ayarlanabilir
gerilim	AC üç fazlı 380V
Opsiyonel Aksesuarlar	1. Düzleştirme silindirinin aşağıya doğru çekilmesi (rulo hızlı değişimi ve yüzey temizliği için uygundur)			4. Dört/altı kez tesviye silindiri		7. Tesviye silindirlerinin sayısı
	2. Tesviye silindirinin dışarı çekilmesi (rulo hızlı değişimi ve yüzey temizliği için uygundur)			5. Otomatik yükleme/boşaltma manipülatörü/paletleme robotu		8. Açıcı - Hidrolik/Mekanik Kesim Hattı
	3. Silindirin yukarı ve aşağı çekilmesi (rulo hızlı değişimi ve yüzey temizliği için uygundur)			6. Besleme ve boşaltma silindiri montaj hattı: elektrikli/elektriksiz		9. Açıcı - lazer kesim kesme hattı
Özelleştirilmiş gereksinimler	Müşteri özelleştirme gereksinimleri kabul edilebilir
Açıklamalar	Malzemelerin presleme aralığını düzeltin, dokunmatik ekran aracılığıyla ilgili parametreleri girin; ekipman otomatik olarak ayarlayacaktır.

Teknik Derinlemesine İnceleme

40 Serisi Ağır Hizmet Uygulamalarında Neden Mükemmeldir?

Standart tesviye makinelerinden farklı olarak 40 Serisi, yüksek çekme mukavemetli alaşımlarda yaygın olan "geri yaylanma" etkisi ile mücadele edecek şekilde tasarlanmıştır. Performansının temeli, olağanüstü aşınma direnci sağlayan HRC60-64 sertleştirilmiş silindirlerde yatmaktadır.

Standart silindirler, yüksek mukavemetli malzemeleri işlerken zamanla deforme olabilse de, silindirlerimiz 7/24 üretim ortamlarında bile tutarlı hassasiyet ve önemli ölçüde uzatılmış kullanım ömrü sağlar.

Derin Teknik Dalış

1. Yüksek Çıkışlı Hidrolik Sistem

Detay: 1,2–2,0 Mpa çalışma basıncı aralığı.

Neden önemlidir: Kalın çelik plakaları düzleştirirken malzemeler çok büyük bir reaktif kuvvet üretir. Güçlü hidrolik sistem, bu direncin üstesinden gelmek için sürekli ve karşı konulmaz bir basınç sağlayarak, haddeleme veya alevle kesme sonrasındaki en inatçı eğrilme deformasyonunun bile kalıcı olarak düzeltilmesini sağlar.

2. HRC60-64 Sertleştirilmiş Silindirler

Detay: HRC 60-64'e kadar sertleştirilmiş silindirler.

Neden önemlidir: Bu aşırı aşınma direnci, sürekli yük altında silindir deformasyonunu önler ve standart silindirlerin kademeli olarak arızalandığı 24 saat endüstriyel ortamlarda bile tutarlı hassasiyeti korur.

3. ≥13 Merdane Hassas Tesviye Mekanizması

Detay: Alternatif yönlü bükme için minimum 13 silindirli düzenleme.

Neden önemlidir: Mekanizma, malzemeyi alternatif yönlerde tekrar tekrar bükerek, plakayı yüzeysel olarak düz bir şekilde bastırmak yerine iç artık gerilimleri etkili bir şekilde ortadan kaldırır ve yapısal seviyede kalıcı bir düzeltme sağlar.

Uygulama Senaryoları: Temel Sektörlerdeki Sorun Noktalarını Çözmek

Mühendislik Makine Yapısal Parçaları: Ekskavatörlerin, vinçlerin ve ağır ekipmanların imalatında, düzleştirilmemiş plakalar kaynak sırasında büyük kümülatif hatalara neden olur. 40 Serisi, kesme aşamasındaki gerilimi ortadan kaldırarak karmaşık yapısal parçaların mükemmel uyumunu sağlar ve yeniden işleme maliyetlerini büyük ölçüde azaltır.

Otomotiv Şasi ve Çerçeveleri: Şasi bileşenlerinde 0,1 mm'lik bir sapma bile güvenlik sorunlarına ve montaj hatalarına yol açabilir. Makinemiz, şasi çerçevelerinde kullanılan yüksek mukavemetli çeliğin damgalama veya kaynaklamadan önce katı tolerans gereksinimlerini karşılamasını sağlar; bu da onu mutlak düzlük talep eden otomotiv üreticileri için güvenilir bir seçim haline getirir.

Takım Tezgahı Yatak Bileşenleri: Bir takım tezgahının hassasiyeti, yatağının düzlüğüne bağlıdır. Ham plakadaki mikro deformasyonlar kılavuz rayların kurulumunu tehlikeye atabilir. ≤±0,01 mm'lik tesviye doğruluğu ile 40 Serisi, üst düzey takım tezgahı imalatı için gereken ultra düz temeli sağlar.

Akıllı Çalıştırma ve Bakım Kılavuzu

40 Serisinin verimliliğini en üst düzeye çıkarmak için operatörler, kademeli basınç ayarlama fonksiyonu . Bu özellik, farklı malzeme özelliklerine hızlı adaptasyon sağlar; örneğin, standart Q235 çeliğinden yüksek mukavemetli alaşımlı plakalara geçiş, aşırı bükülmeyi veya seviyenin altında kalmayı önlemek için hassas basınç ayarı gerektirir.

Güvenlik ve uzun ömür sistemin ayrılmaz bir parçasıdır. akıllı sıcaklık kontrol sistemi Sürekli toplu işlemler sırasında hidrolik sistemin aşırı ısınmasını önler. Ek olarak, plaka sapması tespiti ve aşırı yük koruma mekanizmaları bir güvenlik ağı görevi görür; bir plaka yanlış beslenirse veya malzeme sertliği ayarlanan sınırı aşarsa, makine otomatik olarak operatörü uyaracak veya silindirlerin ve tahrik sisteminin zarar görmesini önlemek için çalışmayı durduracaktır.

SSS

S: 40 Serisi Hidrolik Tesviye Makinası ne tür malzeme ve kalınlıkları işleyebilir?

C: 40 Serisi ağır hizmet uygulamaları için özel olarak tasarlanmıştır. Sıcak ve soğuk haddelenmiş çelik levhalar, alaşımlı levhalar ve yapısal parçalar da dahil olmak üzere, yüksek çekme mukavemetine sahip malzemelerin tesviye edilmesinde mükemmeldir. Tipik olarak 0,6 mm ile 4 mm arasında değişen malzeme kalınlıklarını (belirli malzemenin akma mukavemetine bağlı olarak) 1600 mm'ye kadar maksimum çalışma genişliğiyle işlemek için tasarlanmıştır. Sağlam hidrolik sistemi, önemli ölçüde geri esnemeye eğilimli malzemeler için bile etkili düzeltme sağlar.

S: Bu makine, lazer veya plazma kesimden sonra çarpık parçaları düzeltebilir mi?

C: Kesinlikle. Lazer ve plazma kesme gibi termal kesme işlemleri sıklıkla önemli miktarda ısı açığa çıkararak metal plakalarda bükülme ve deformasyona yol açar. 40 Serisinin güçlü 1,2-2,0 Mpa hidrolik sistemi, termal olarak bozulan bu parçaları düzleştirmek için gerekli kuvveti sağlar. Bu da onu, kesim sonrası mükemmel şekilde düz bileşenlere ihtiyaç duyan mühendislik makineleri ve yapısal parça üreticileri için vazgeçilmez bir ekipman parçası haline getiriyor.

S: Farklı malzeme özellikleri için makinenin çalıştırılması zor mu?

C: Hiç de değil. 40 Serisi kullanıcı dostu akıllı kontrollerle tasarlanmıştır. Operatörlerin farklı malzeme kalınlıkları ve sertlik seviyeleri (örneğin, yumuşak çelikten yüksek mukavemetli alaşıma geçiş) için en uygun basıncı kolayca ayarlamasına olanak tanıyan kademeli bir basınç ayarlama fonksiyonuna sahiptir. Ek olarak, dijital kontrol sistemi hassas boşluk ayarlamalarına olanak tanıyarak farklı iş spesifikasyonları arasındaki geçişleri hızlı ve kolay hale getirir.

S: Hem operatörü hem de makineyi korumak için hangi güvenlik özellikleri dahil edilmiştir?

C: 40 Serisinin tasarımında güvenlik en önemli önceliktir. Yanlış beslemeyi önlemek için plaka sapması algılama ve malzemenin makinenin kapasitesini aşması durumunda hidrolik sistemi ve silindirleri hasardan korumak için aşırı yük koruması ile donatılmıştır. Ayrıca akıllı sıcaklık kontrol sistemi, 7/24 sürekli endüstriyel işlemler sırasında hidrolik ünitenin aşırı ısınmasını önleyerek uzun vadeli güvenilirlik ve operatör güvenliği sağlar.
